تلرانس هندسی هم محوری (Coaxiality)
یکی دیگر از انواع تلرانس های هندسی، با نام تلرانس هم محوری شناخته می شود.
به کمک این تلرانس می توان حداکثر خطای مجاز هم محوری دو استوانه را نسبت به یکدیگر تعیین کرد.
در این حالت نیز باید سطح مقطع یکی از استوانه ها را به عنوان مبنا در نظر گرفت.
به تصویر زیر دقت کنید.
در این جا سطح مقطع استوانه سمت چپ به عنوان مبنای A در نظر گرفته شده است.
بر این اساس میزان انحراف مجاز محور استوانه سمت راست نسبت به محور استوانه مبنا کمتر از 0.03 میلی متر می باشد.
نماد تلرانس هم محوری در چهارچوب کنترل ویژگی به صورت دو دایره هم مرکز است.
تلرانس هندسی هم مرکزی (Concentricity)
تلرانس هم مرکزی نشان دهنده میزان انحراف مرکز دو استوانه نسبت به یکدیگر است.
این تلرانس تا حدی شبیه به تلرانس هم محوری است؛ اما یک تفاوت مهم بین آن ها وجود دارد.
در تلرانس هم محوری، سطح مقطع استوانه به عنوان مبنا در نظر گرفته می شود.
این در حالی است که در تلرانس هم مرکزی، دقیقا نقطه مرکز سطح مقطع یکی از استوانه ها به عنوان مبنا انتخاب می شود.

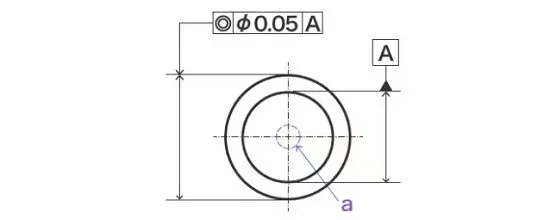

این موضوع را به وضوح می توانید در تصویر زیر مشاهده کنید.
در این جا مرکز استوانه دوم باید در مقایسه با مبنای A در یک دایره با قطر حداکثر 0.05 میلی متر قرار بگیرد.
نماد تلرانس هم مرکزی در چهارچوب کنترل ویژگی همانند تلرانس هم محوری به صورت دو دایره هم مرکز مشخص می شود.
